贵州风管厂家知识之风管选型计算知识

发布日期:2017-03-16 作者: 点击:

贵州风管厂家知识之风管选型计算知识


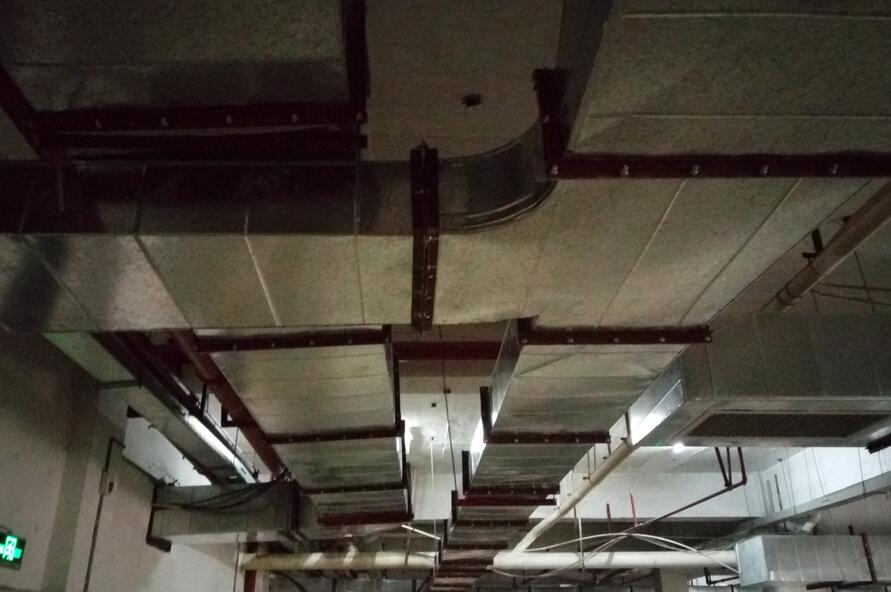

根据对纤维材料和管道式布风口的综合性研究得到摩擦阻力系数 不大于0.024(铁皮风管大约0.019),贵州风管厂家告诉大家由于管道式布风口延长度方向上都有送风孔,管内平均风速就是风管入口速度的1/2。由此可见 ,管道式布风口的延程损失比传统铁皮风管要小的多。

部件局部压损计算

当管道式布风口内气流通过弯头、变径、三通等等部件时,断面或流向发生了变化,同传统风管一样会产生相应的局部压力损失:

Z:局部压力损失(pa)

ξ:局部阻力系数(主要由试验测得,同传统风管中类似)

ρ:空气密度(kg/m3)

v:风速(m/s)

为了减少管道式布风口的局部损失,我们通常进行一定的优化设计:

1.综合多种因素选择管经,尽量降低管道内风速。

2.优化异形部件设计,避免流向改变过急、断面变化过快。

根据实际工程经验,我们总结出各种管道式布风口部件的局部阻力值(风速=8m/s),如下表:

弯头(曲率=1) 等径三通 变径(渐缩角30度) 静压箱

10 pa 12 pa 3 pa 46 pa

例如:某超市压损计算说明

对于该超市,AHU 空调箱风量为36000CMH,选取编号AHU-14号空调箱系统,主管尺寸为2000*610mm,共有5支支管,支管管径为559mm。选取最长不利环路25米主管+20.6米支管作为计算依据;

1,沿程阻力损失计算:

主管:25米, 2000*610mm,当量直径 ,

支管道:20.6米, 559mm,,

2,局部阻力损失计算:

等径三通局部损失为12Pa,对于变径三通取20Pa.

最长不利环路压损为20+8.5+6=34.5Pa.

贵州风管厂家告诉大家可见管道式布风口尤其是直管系统的沿程阻力损失非常小,一般不会超过静压复得的值,所以在粗算时基本可以忽略不计!

1、首先把矩形风管转换成当量的圆形风管。

截面积=半径*半径*3.14。

320*250=0.08(平方米),矩形风管的截面积为0.08(平方米);

半径=√(0.08/3.14)=0.159(米);圆形管道直径=0.159*2=0.319(米);

注:√-开平方。

2、计算风机全压:

已知每层楼高为3米,共六层高,故管道总长约为18米,风量为5000立方米/每小时,根据上述条件首先计算风速。

风速=风量/(半径*半径*3.14*3600)=5000/(0.159*0.159*3.14*3600)=17.5(米/秒);

计算每米管道的沿程摩擦阻力:

R=(λ/D)*(ν^2*γ/2)=(0.09/0.319)*(17.5^2*1.2/2)=51.6(Pa)

沿程摩擦总阻力:

H=RL=51.6*18=929(Pa)

风机全压=1.1H=1.1*929=1022(Pa)。

γ-空气密度,可选1.2;ν-流速(m/s);D-管道直径(m);R-沿程摩擦阻力(Pa);L-管道长度(m));√-开平方;λ-管道阻力系数。

8、接风管的风盘的风口设计

1)第一个送风口与风盘的出风口的距离要适当;

2)带有两个出风口的风盘送风管要变径;

3)风盘的送风口与回风口距离要适当。(≤5米)

9、风口的选用.

① 新风口,送风口用双层百叶风口

② 回风口用格栅风口

③ 排风口用双层百叶

④ 氟系统由于风量一般比较小,如要求冬季采暖需要,宜采用用双层百叶,不能用散流器。贵州风管厂家告诉大家风机盘管带两个风口时宜选用带调节阀的双层百叶。
